Potřebujete znát přibližnou velikost a pevnost šroubu pro konkrétní spoj? Obě hodnoty lze vypočítat podle níže uvedeného návodu obsaženého ve směrnici VDI 2230 (Verein Deutscher Ingeniere).
Postup pro určení požadovaného průměru a pevnosti šroubu
1) Ve sloupci 1 (síla v N) tabulky vyberte nejbližší vyšší sílu k provozní síle FA,Q působící na šroubový spoj (1 kg = ~ 9,81 N)

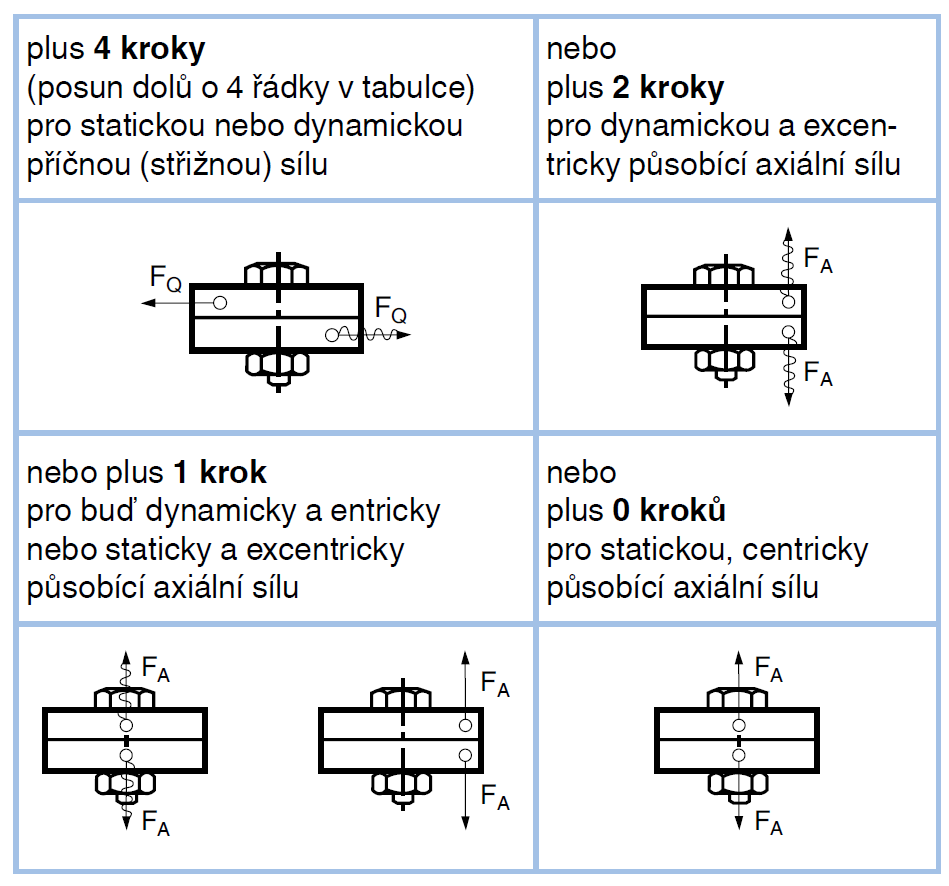

2) Potřebnou minimální sílu předpětí FM min dostaneme, jestliže budeme vycházet od této zvolené síly:
3) Potřebnou maximální sílu předpětí FM max dostaneme, jestliže budeme vycházet od této zvolené síly FM min postoupíme dolů v tabulce o:
4) Po přibližném určení předpětí (síly) je ve sloupci 2 až 4 potřebný rozměr šroubu v mm pro zvolenou třídu pevnosti
PŘÍKLAD:
Spoj je namáhán dynamicky a excentricky axiální silou FA = 9 000 N. Šroub třídy pevnosti 12.9 má být utažen pomocí ručního mementového klíče.
A nejbližší vyšší síla FA vůči ve sloupci 1 je 10 000 N
B 2 kroky pro excentrickou a dynamickou axiální sílu → FM min = 25 000 N
C 1 krok pro utahování momentovým klíčem
D pro FM max = 40 000 N najdeme závit M10 ve sloupci 2 (třída pevnosti 12.9)
