Hodnoty statického střižného zatížení pro spoje dvoustřihovými pružnými kolíky

08. 01. 2025 Šroubové spoje a utahovací momenty šroubů

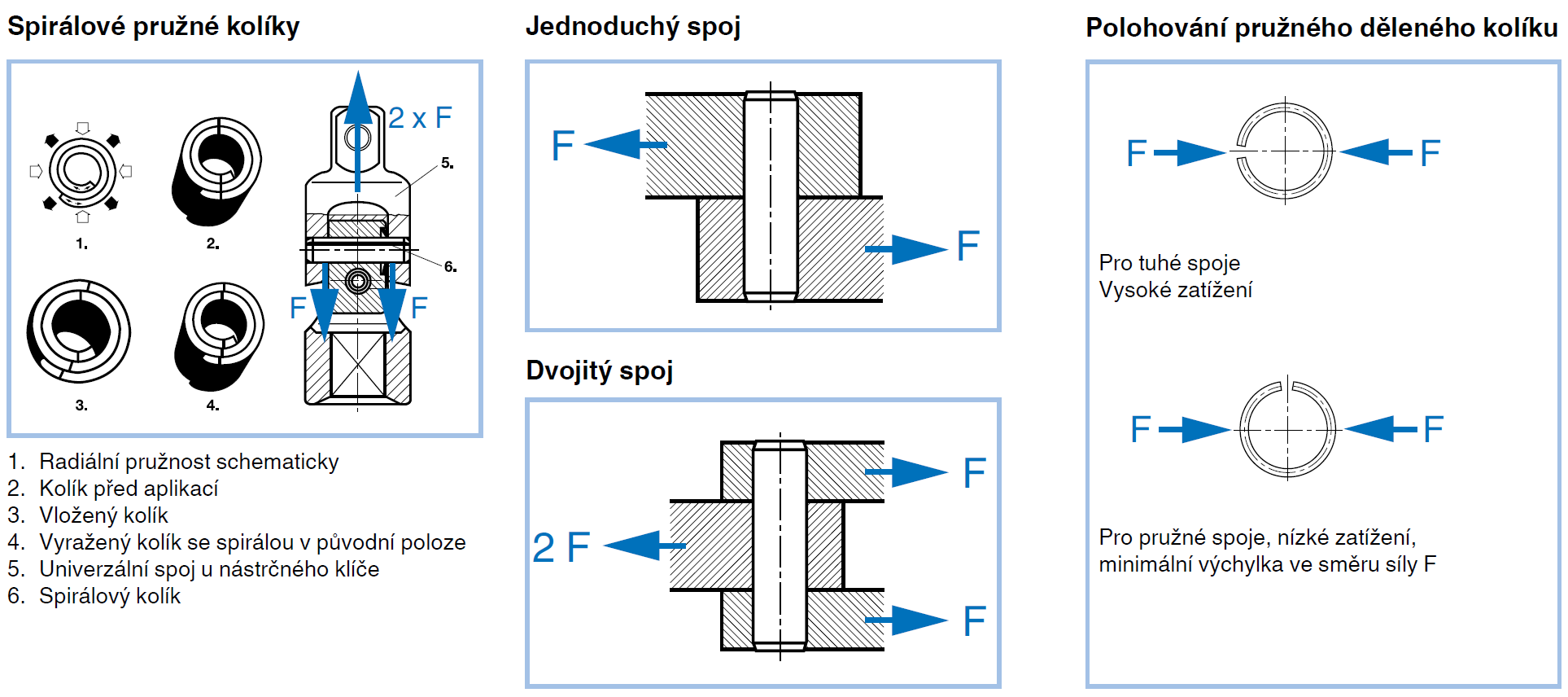

Pružné kolíky jsou často používaným konstrukčním prvkem vyrobeným ze zakalené pružinové oceli. Jejich hlavním účelem bývá spojení dvou nebo více dílů, zejména u strojních součástí, ale někdy jsou využívány též jako střižný prvek, tedy jako ochrana před přetížením stroje.

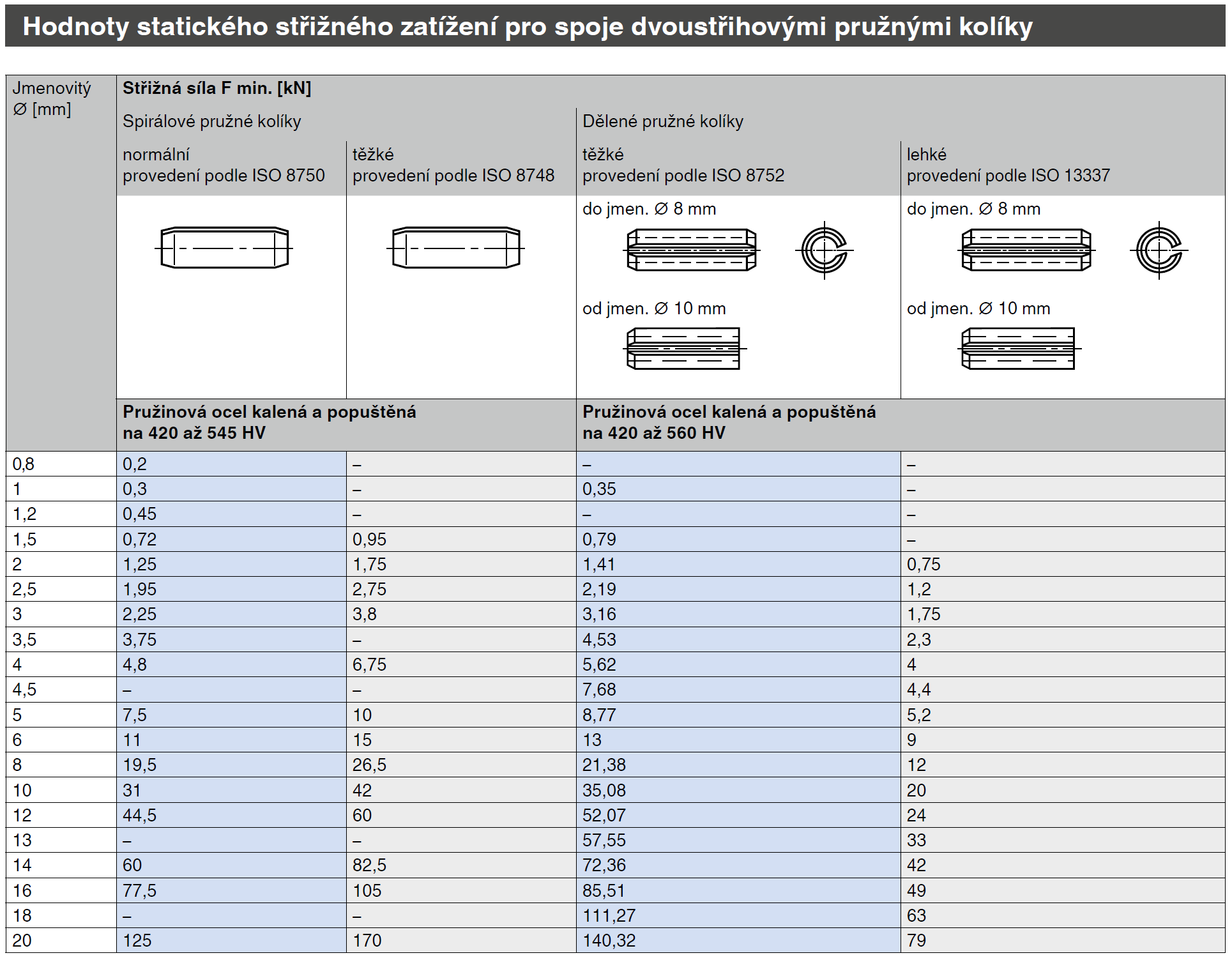

Kolíky se zaráží buď ručně nebo strojně, kdy je vyžadovám oboustranný náběh. Při dimenzování spojů je nutné zohlednit nejmenší střižnou sílu, kterou lze určit dle níže vyobrazené tabulky.

Průměr vrtaného nebo soustruženého otvoru se musí rovnat jmenovitému průměru příšlušného kolíku, tolerance díry H12. Mezi okraji štěrbiny kolíku musí být po zaražení kolíku alespoň minimální vůle.
