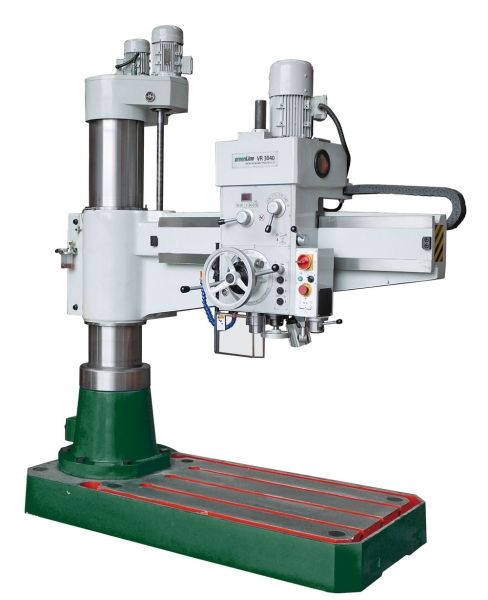

Přesná a masivní radiální vrtačka, ideální pro univerzální použití při sériové výrobě.
- Plynulá regulace otáček vřetene pomocí frekvenčního měniče
- Digitální ukazatel počtu otáček
- Koncové dorazy polohy vřetene
- Hydraulické upínání ve všech osách
- Tlačítko mazání a elektrorozvaděč na pravé straně vřeteníku
- Trochoidní mazání olejem
- S bezpečnostními prvky
- Bezpečnostní prvky lze také přidat na konec vodicího šroubu a vodicí plochy
- Elektrické díly odpovídající standardům CE, CSA, UL
- PLC řídící jednotka
- Elektronický kontrolní systém
- Elektronický ventil hydraulického systému
Parametry produktu
| Elektrické připojení | 400 V |
| Rozměry (š × v × h) | 2070×2430×850mm |
| Hmotnost | 2300 kg |
| Kužel vřetene | MK4 |
| Otáčky | 54–2150ot/min |
| Plynulá změna otáček | Ano |
| Počet rychlostních stupňů | 4 |
| Vrtací výkon max. | ocel | 40 mm |
| Průměr sloupu | 280 mm |
| Řezání závitů | ocel | M32 |
| Vrtací výkon max. | litina | 52 mm |
| Řezání závitů | litina | M40 |
| Úhel otáčení vrtací hlavy | 180 ° |
| Rozsah rychlosti posuvu | 0,10 - 0,63 mm/ot. |
| Vzdálenost vřeteno - sloup | 300 – 1300 mm |
| Vzdálenost vřeteno - pracovní stůl | 300 – 1200 mm |
| Rozsah posuvu vřetene | 260 mm |
| Rychlost zvedání/spouštění ramene | 1,2 m/min |
| Výkon hlavního motoru | 2200 W |
| Výkon zvedacího motoru ramene | 1100 W |
| Výkon hydraulického čerpadla pro zpevnění vřeteníku, sloupu a ramene | 370 W |
Obsah balení
- Upínací kostka 630 x 450 x 450 mm
- Šrouby M24 pro T-drážky, 4 ks
- Redukční pouzdro MK4 / MK3
- Redukční pouzdro MK3 / MK2
- Klínový vyrážeč
- Klíč pro demontáž nástroje
- Kotvicí šrouby M24 x 400 mm, 6 ks
- Vrtací sklíčidlo 1 – 16 mm, B16
- Redukce MK4 / B16
