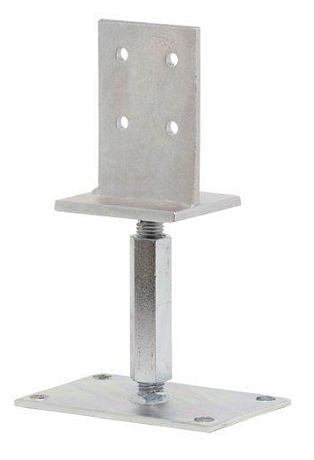

Popis a použití - patka šroubová tvar T
Patka pilíře tvaru T s možností výškového nastavení je určena pro připevnění dřevěných hranolů a trámků do již existujících betonových pilířů. Použití pro výstavbu pergol, přístřešků, plotů, zahradních staveb, dětských hřišť a dřevostaveb. Vhodné pro kotvení pilířů a sloupů centricky tlačených k vodorovné betonové konstrukci.
Montáž patky k betonovému pilíři je možná pomocí ocelových konstrukčních kotev nebo nylonových hmoždinek a vrutů se šestihrannou hlavou, případně závitovými tyčemi upevněnými pomocí chemické malty.
Hranol se k patce přišroubuje pomocí závitových svorníků M10 spolu s plochými podložkami a šestihrannými maticemi, pro montáž lze také použít vratové šrouby nebo šrouby se šestihrannou hlavou v průměru závitu M10.
Více informací k provedení a technické nákresy najdete v přiloženém pdf souboru.
Vlastnosti a provedení
- Materiál: ocel S235JR dle EN 10025
- Ochrana proti korozi: galvanický zinek
- Profil: základna plech 5mm, vrchní díl 8/6 mm, kotevní tyč M20
- Otvory: Ø10.5 mm
