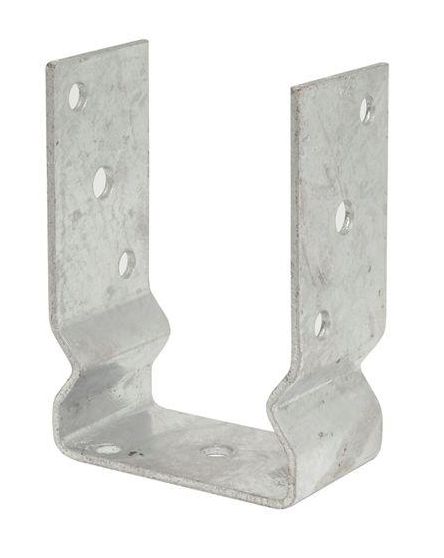

Popis a použití - profil tvaru U úzký s prolisem
Profil tvaru U s prolisem je určený pro odsazené připevnění dřevěných hranolů a trámků do již existujících betonových pilířů. Použití pro výstavbu pergol, přístřešků, plotů, zahradních staveb, dětských hřišť a dřevostaveb. Vhodné pro kotvení pilířů a sloupů k vodorovnému podkladu, namáhání je možné pouze tlakem.
Montáž profilu k betonovému pilíři je možná pomocí ocelových konstrukčních kotev nebo nylonových hmoždinek a vrutů se šestihrannou hlavou, případně závitovými tyčemi upevněnými pomocí chemické malty.
Hranol se k profilu přišroubuje pomocí konstrukčních vrutů s talířovou hlavou nebo speciálních vrutů Rapi-tec určených přímo do tesařských kování. Při použití těchto typů vrutů se do dřevěného hranolu nepředvrtává otvor, vruty se šroubují napřímo do plného materiálu.
Více informací k provedení a technické nákresy najdete v přiloženém pdf souboru.

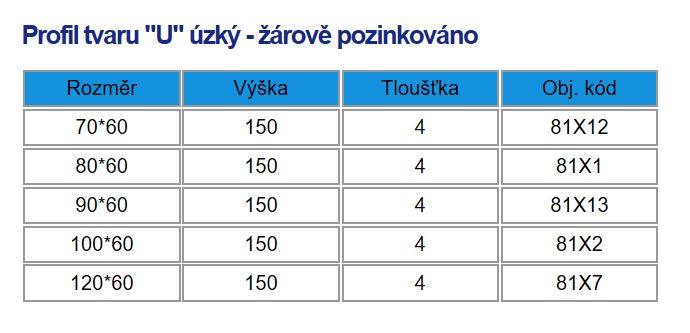

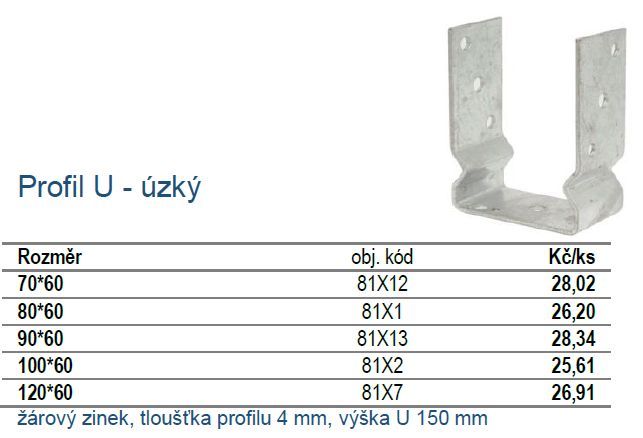

Vlastnosti a provedení
- Materiál: ocel S235JR dle EN 10025
- Ochrana proti korozi: žárový zinek
- Profil: plech 4 mm
- Otvory: Ø10,5 mm, Ø12,5 mm
